Inspection des panneaux photovoltaïques avec drone

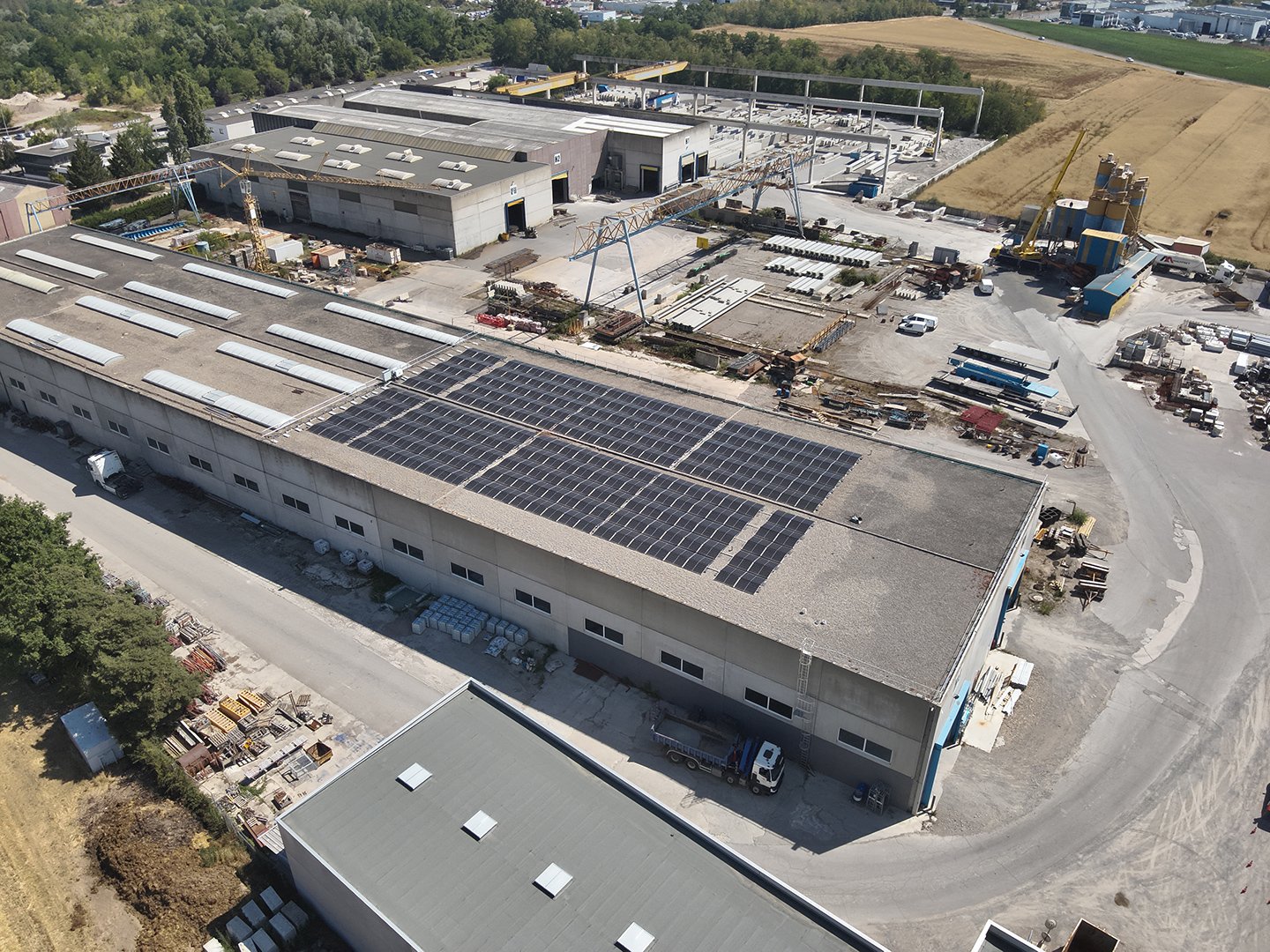

Inspection thermographique avec drone des panneaux photovoltaïques installés sur les toits d’un site industriel. L’utilisation du drone et des vols programmés permettent effectivement de contrôler tous les panneaux sans avoir besoin de monter sur le toit.

Captation aérienne avec le drone DJI Mavic 3T.

#drone #inspection #photovoltaique #thermographie #toiture

Drone Supervision | Août 2026 | Richwiller (68)

La caméra thermique apporte des images dans le spectre visible (RVB) et en infrarouge (IR). Ces dernières sont en fait mis en couleur selon une échelle de température et certains paramètres. On peut ainsi visualiser les écarts de température et localiser précisément les anomalies thermiques sur les cellules des panneaux. L’analyse des anomalies et l’édition d’un rapport d’inspection se fait finalement en post-traitement, grâce à des logiciels adaptés au traitement des images.

Les images IR montrent les écarts de températures entre les panneaux. Les couleurs jaunes et claires sont les températures les plus chaudes, montrant ainsi les points chauds sur certaines cellules. Les couleurs violettes et sombres sont quant à elles les températures les plus froides.

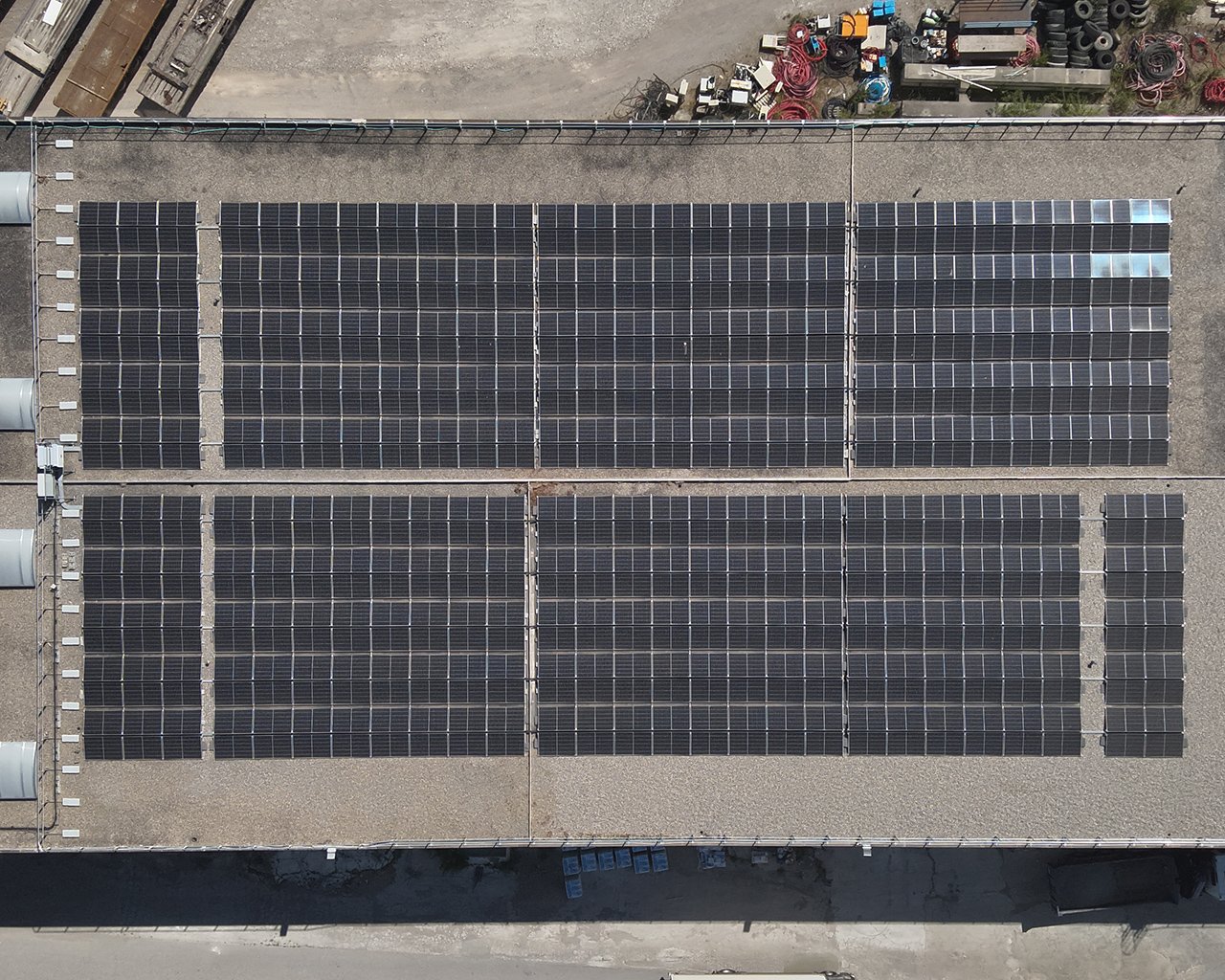

On peut voir aussi l’état des panneaux et les éventuelles dégradations sur les images RVB en ultra haute définition. Un recadrage autour des anomalies identifiées est réalisé pour fournir au client un rapport d’inspection détaillé.

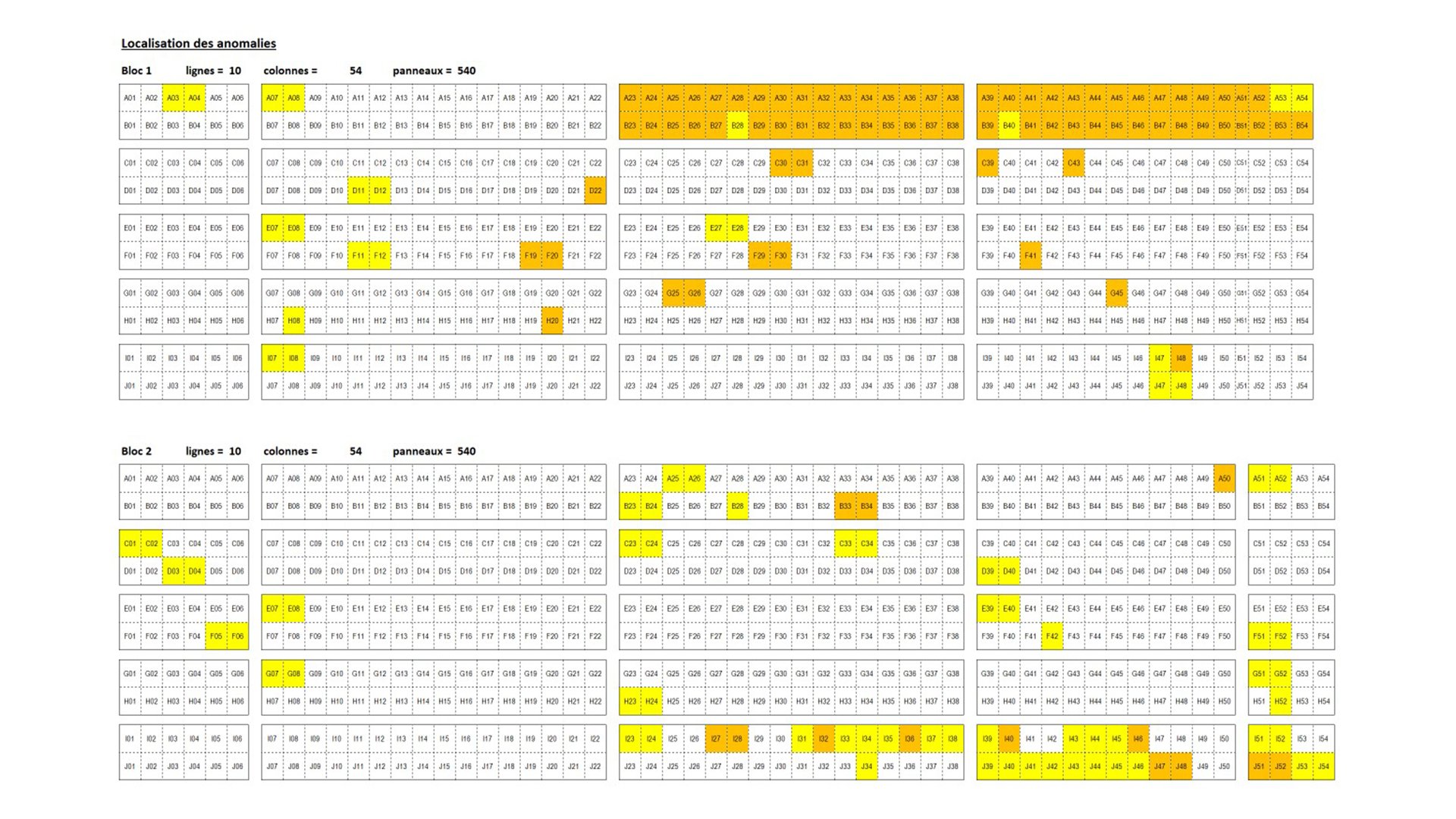

Toutes les anomalies identifiées lors de l’analyse des images en infra-rouge ou en visible sont répertoriées dans un tableau. Une matrice avec les lignes et colonnes numérotées facilite ainsi la localisation des panneaux concernés.

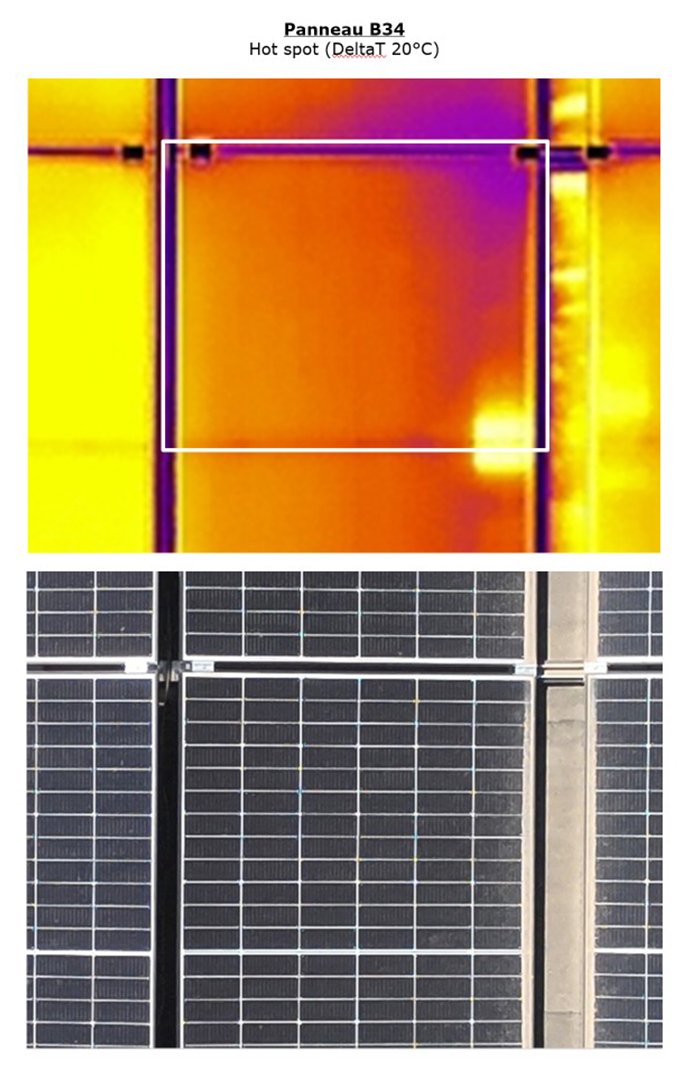

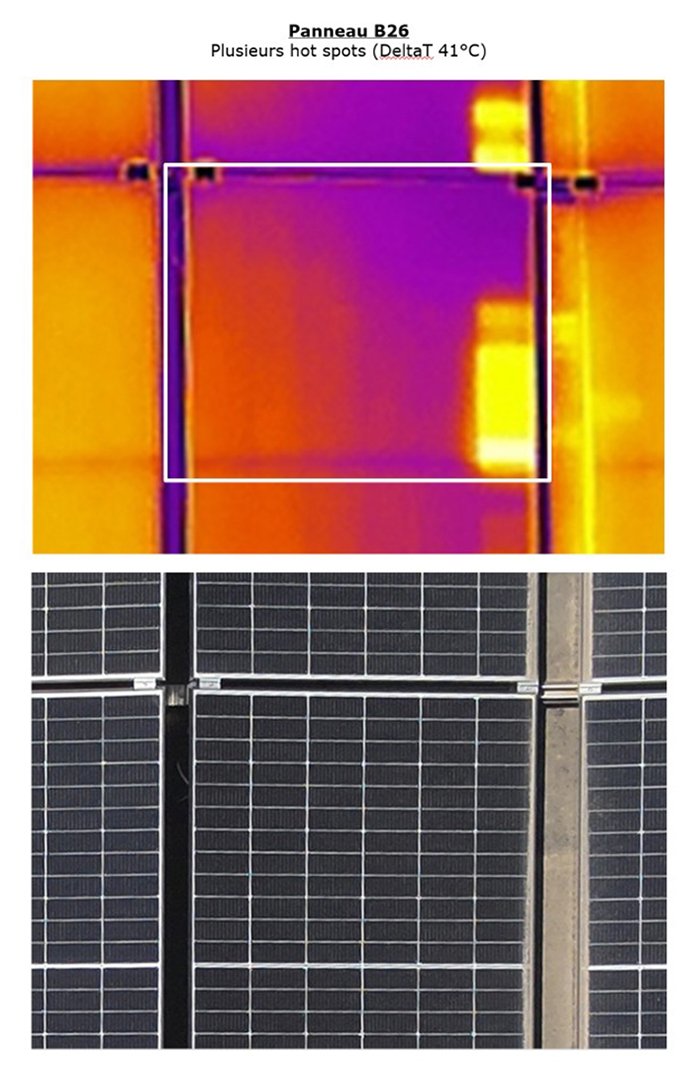

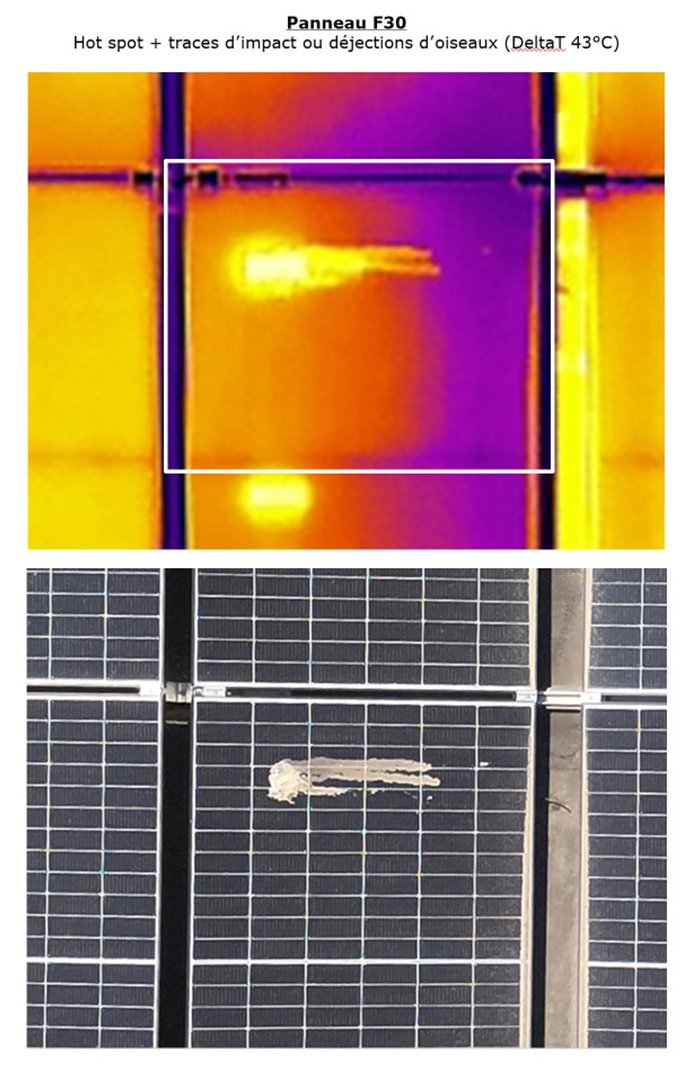

Les photos des panneaux présentant des anomalies sont recadrées et montrées en gros plan dans le rapport d’inspection. Les défauts sont aussi hiérarchisés avec les écarts de température mesuré entre le point chaud et une température de référence.
